Применение штырей и устройств штырей

Для крепления тепловой изоляции к изолируемой поверхности применяются специальные штыри, которые устанавливаются на изолируемую поверхность при помощи сварки.
В зависимости от толщины слоя изоляции устанавливается одинарный или двойной штырь.
ПГВУ 113-81 — нормативный документ свойств изделия.
ПГВУ 112-81 — нормативный документ расчёта монтажа.

Настоящие унифицированные элементы регламентируют расположение и приварку штырей для крепления тепловой изоляции.

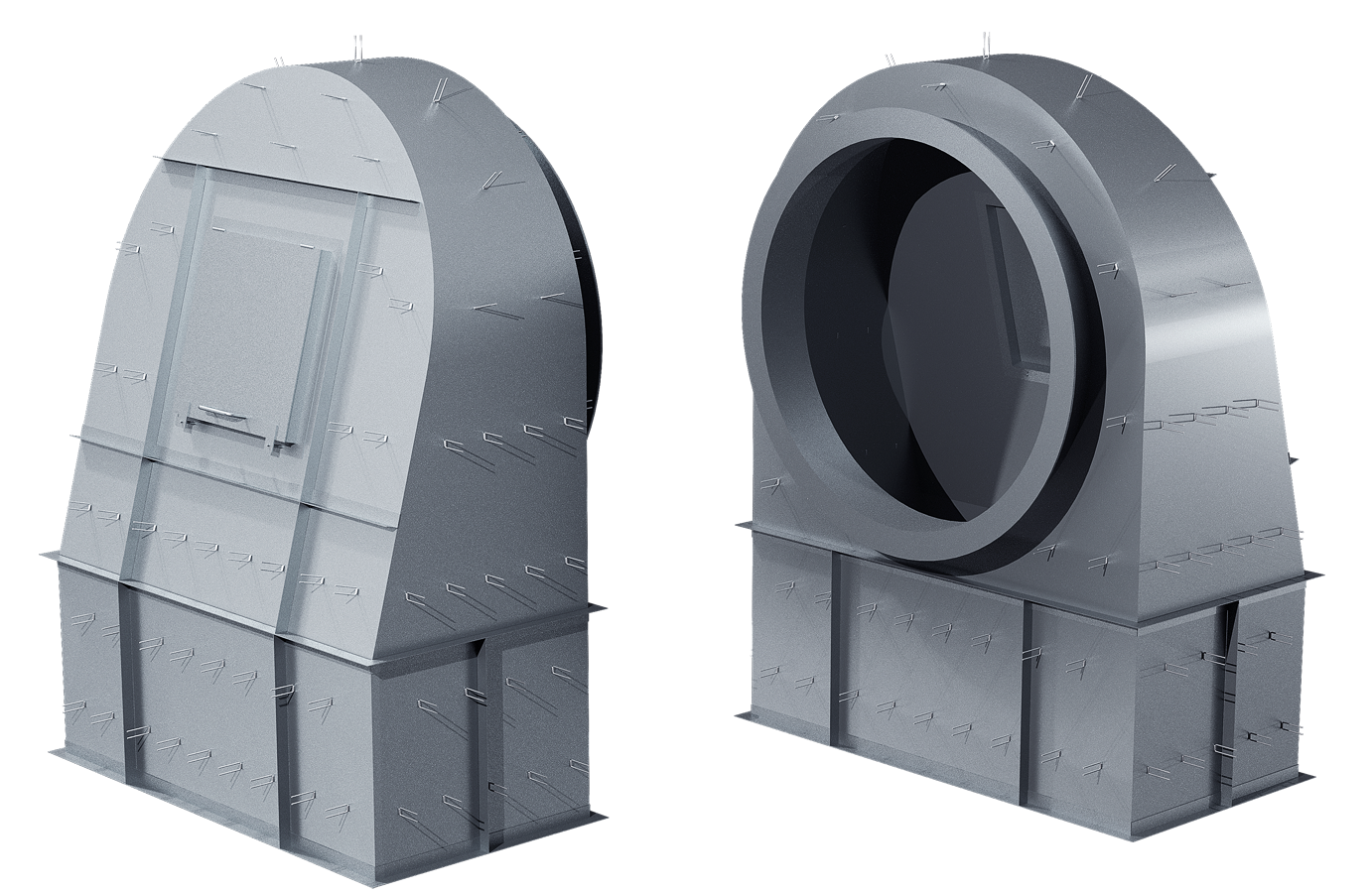

Расположение и количество привариваемых штырей на изолируемой поверхности определяется конфигурацией и пространственным расположением элементов пыле-газо-воздухопроводов (верхняя поверхность, боковые и нижняя).
Расположение и количество привариваемых штырей на поверхности прямоугольных коробов и блоков должны соответствовать определённому шагу.
На вертикальных прямоугольных коробах:
● ≈250мм по горизонтали и ≈500мм по вертикали.
На горизонтальных прямоугольных коробах:
● на верхней поверхности ≈500500мм; ● на боковой поверхности ≈L500H250мм;
● на нижней поверхности ≈250*330мм.

Поверхность	Количество штырей на 1м2 поверхности коробов, шт
	Горизонтального	Вертикального
Верхняя	4	8
Боковая	8	8
Нижняя	12	8

Расположение и количество привариваемых штырей к поверхности горизонтального круглого блока (трубы) должны соответствовать шагу ≈330*330мм.

Наружный диаметр трубы (блока), мм	530	630	720	820	920	1020	1120	1220	1320
Количество штырей на 1м длины, мм	15	18	20	23	26	29	32	34	37

Наружный диаметр трубы (блока), мм	1420	1620	1820	2020	2220	2420	2820	3220
Количество штырей на 1м длины, мм	40	46	51	57	63	68	80	91

Расположение и количество привариваемых штырей к поверхности вертикального круглого блока (трубы) должны соответствовать шагу ≈250мм по горизонтали и ≈500мм по вертикали.

Наружный диаметр трубы (блока), мм	530	630	720	820	920	1020	1120	1220	1320
Количество штырей на 1м длины, мм	13	16	26	21	23	26	28	31	33

Наружный диаметр трубы (блока), мм	1420	1620	1820	2020	2220	2420	2820	3220
Количество штырей на 1м длины, мм	36	41	46	51	56	61	71	81

Расположение и количество двойных штырей соответствует расстоянию одинарных.

При сварке в среде углекислого газа разрешается применять ручную дуговую сварку.
ПГВУ «Штыри для крепления тепловой изоляции пыле-газо-воздухопроводов» включаются в раздел документации «Спецификации изолируемого элемента тракта».

Настоящие унифицированные элементы распространяются на штыри для крепления тепловой изоляции пыле-газо-воздухопроводов.
Конструкция и размеры штыря должны соответствовать требуемым.

Обозначение	Толщина изоляции мм	Штырь одинарный		Штырь двойной
		L, мм	Масса кг	L, мм	Масса кг
01 ПГВУ 113-81	50	130	0,02	—	—
02	55-60	150	0,023	—	—
03	70-80	170	0,025	—	—
04	90-100	190	0,29	—	—
05	110-120	—	—	370	0,057
06	130-140	—	—	410	0,063
07	150-160	—	—	450	0,07
08	170-180	—	—	490	0,075
09	190-200	—	—	530	0,082

Пример условного обозначения штыря для крепления тепловой изоляции в один слой длиной L=130мм.

Штырь 01 ПГВУ 113-81

1. Размер для справок.
2. Материал — проволока 5,0-0-4 ГОСТ 3282-74.
3. Ст3 пс ГОСТ 380-71.
